智能分切時代：PLC控制+人機界面如何簡化操作？

在智能分切時代，PLC（可編程邏輯控制器）與人機界面（HMI）的協同應用，大幅簡化了分切機的操作流程，同時提升了精度和效率。以下是其核心優化邏輯及具體實現方式：

一、PLC+HMI的協同工作原理

1. PLC：作為控制中樞，負責實時處理傳感器數據（張力、速度、位置）、執行邏輯運算，并輸出指令控制電機、氣缸、刀具等執行機構。

2. HMI：作為交互窗口，將復雜參數可視化，允許操作員通過觸摸屏快速設定和調整工藝。

? 數據流：HMI輸入指令 → PLC解析執行 → 反饋運行狀態至HMI顯示。

二、如何簡化操作？6大核心場景

1. 參數預設與一鍵調用

? 傳統痛點：不同材料（如PET膜 vs 銅箔）需手動調整張力、速度、刀具壓力等數十項參數。

? 智能方案：

? PLC存儲多組配方（如“鋰電池隔膜-12μm”），HMI界面一鍵調用。

? 支持參數分組顯示（基礎/高級），避免非技術人員誤操作。

? 效率提升：換產時間從30分鐘縮短至2分鐘。

2. 自動化流程控制

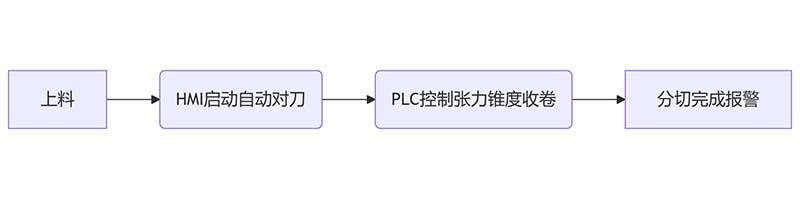

? 典型流程：

? PLC邏輯：

? 自動完成刀具校準、材料糾偏、廢邊剝離等動作，減少人工干預。

? 異常（如斷料）觸發PLC停機并提示故障點（HMI彈窗）。

3. 實時監控與自適應調整

? HMI儀表盤：

? 動態顯示關鍵數據：當前速度（m/min）、張力（N）、分切寬度偏差（μm）。

? 趨勢圖記錄歷史數據（如8小時內的張力波動）。

? PLC閉環控制：

? 通過編碼器反饋實時調整收卷電機扭矩，補償材料彈性變形。

4. 故障診斷與預測維護

? PLC智能診斷：

? 對比電流/振動傳感器數據與閾值，預判刀具磨損（如主軸電流上升10%觸發預警）。

? HMI顯示故障樹（如“E07：糾偏傳感器信號丟失”）。

? 減少停機：維護響應速度提升50%。

5. 權限管理與標準化

? HMI多級賬戶：

? 操作員：僅允許啟動/停止和基礎參數調整。

? 工程師：可修改PLC邏輯和校準參數。

? 防錯設計：PLC強制關鍵參數范圍（如張力不可超過材料抗拉強度80%）。

6. 遠程協作與數據整合

? 物聯網擴展：

? PLC數據通過OPC UA上傳至MES系統，實現生產追溯。

? 手機APP同步HMI報警信息（需VPN安全連接）。

三、實際應用案例

案例1：薄膜分切機智能化改造

? 改造前：依賴?yán)蠋煾到?jīng)驗手動調機，廢品率5%。

? 改造后：

? 采用西門子S7-1200 PLC + 威綸通HMI。

? HMI界面集成“專家模式”（隱藏參數密碼保護）。

? 效果：廢品率降至0.3%，新手可快速上崗。

案例2：金屬箔分切機

? 挑戰：箔材易皺褶，需動態調整側向壓力。

? 解決方案：

? PLC實時計算材料延展性，聯動氣動壓輥。

? HMI顯示壓力熱力圖，輔助工藝優化。

四、未來升級方向

1. AI加持：PLC集成輕量級AI模塊，自動學習最優分切參數（如針對新材料自適應的張力曲線）。

2. AR輔助：HMI疊加AR指引，通過攝像頭識別刀具安裝角度偏差。

3. 語音交互：HMI支持語音指令（如“提速至200m/min”）。

總結：智能分切的操作簡化邏輯

通過PLC與HMI的深度協同，分切機操作從“工匠依賴”轉向“標準化智能控制”，成為工業4.0落地的典型場景。
