一種防止隔膜翹邊的鋰電池隔膜分切刀片的制作方法

本實用新型屬于鋰電池隔膜分切刀片領域，具體涉及一種防止隔膜翹邊的鋰電池隔膜分切刀片。

背景技術：

鋰電隔膜分切機目前使用的刀具都是雙刃刀，其結構如圖1所示，在分切隔膜的時候，由于其刀身上平行的兩條矩形邊均設有刀刃，由一側刀刃切割完成的隔膜移動至另一側的刀刃處時，由于另一側刀刃與刀身表面之間有夾角，容易使已分切的隔膜出現翹邊，對隔膜的品質產生了嚴重的影響。

技術實現要素：

本實用新型所要解決的技術問題是提供一種防止隔膜翹邊的鋰電池隔膜分切刀片，其為單刃刀片，由于刀刃相對的另一側刀面是平整的，使得分切時，隔膜的翹邊情況得到一定程度的改善，極大的提高了隔膜的品質。

本實用新型解決上述技術問題的技術方案如下：一種防止隔膜翹邊的鋰電池隔膜分切刀片，所述刀片呈長薄片狀，所述刀片為單刃刀片，所述刀片由刀身和刀刃組成，所述刀身呈矩形，所述刀刃設置在所述刀身長邊所在的一側。

在上述技術方案的基礎上，本實用新型還可以做如下改進。

進一步，所述刀身中部開設有沿其長度方向等間隔排布的若干安裝孔。

進一步，所述安裝孔為圓形或橢圓形。安裝孔設計成圓形或橢圓形使其在夾具上更容易被固定，使用方便，尤其是設計為橢圓形時，其具體變?yōu)檠?，夾具對其固定時有一定的可調度，適用性更好。

進一步，所述刀刃的截?cái)嗝娉市逼聽睿龅度械谋砻姘ㄐ逼旅婧推碌灼矫?，所述坡底平面與所述刀身的平面相平，所述斜坡面與所述坡底平面的夾角為α，15°≤α≤25°。刀片設計成單刃且刀刃單面磨薄使其截?cái)嗝娉市逼聽?，刀身平面與刀刃余面夾角為15-25°，單面磨薄的單刃刀片能夠順利完成隔膜的分切，同時僅有刀刃單面磨薄的斜坡面與刀身表面不共平面，分切時隔膜翹邊率大大降低。

進一步，所述刀片呈矩形，所述刀片的長度為40-42.4cm，所述刀片的寬度為20-22cm，所述刀片的厚度為0.21-0.25cm。

與現有技術相比，本實用新型的有益效果是：該刀片具有單刃，刀刃相對的另一側刀面是平整的，使得分切時，隔膜的翹邊情況得到一定程度的改善，極大的提高了隔膜的品質。

附圖說明

圖1為現有技術中的鋰電池隔膜分切用的雙刃分切刀片的軸測圖；

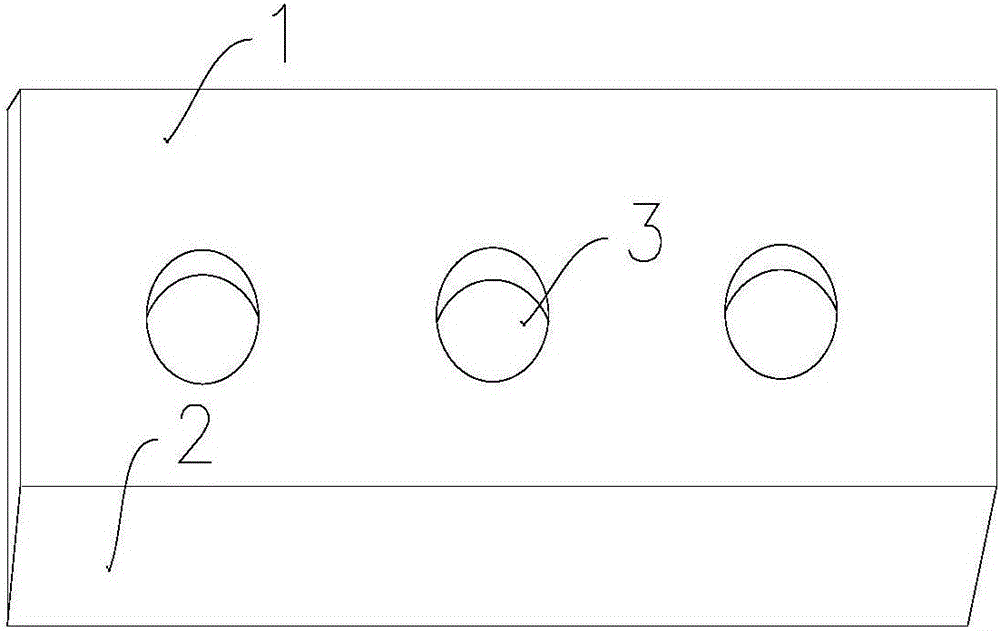

圖2為一種防止隔膜翹邊的鋰電池隔膜分切刀片的軸測圖；

圖3為圖2所示分切刀片的俯視圖；

圖4為圖2所示分切刀片的左視圖。

附圖中，各標號所代表的部件列表如下：

1.刀身；2.刀刃；3.安裝孔。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

如圖2至圖4所示，本實用新型提供一種防止隔膜翹邊的鋰電池隔膜分切刀片，所述刀片呈長薄片狀，所述刀片為單刃刀片，所述刀片由刀身1和 刀刃2組成，所述刀身1呈矩形，所述刀刃2設置在所述刀身1長邊所在的一側。

進一步，所述刀身1中部開設有沿其長度方向等間隔排布的若干安裝孔3。

進一步，所述安裝孔3為圓形或橢圓形。

進一步，所述刀刃2的截?cái)嗝娉市逼聽?，所述刀?的表面包括斜坡面和坡底平面，所述坡底平面與所述刀身1的平面相平，所述斜坡面與所述坡底平面的夾角為α，15°≤α≤25°，具體結構如圖4所示。

進一步，所述刀片呈矩形，所述刀片的長度為40-42.4cm，所述刀片的寬度為20-22cm，所述刀片的厚度為0.21-0.25cm。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種防止隔膜翹邊的鋰電池隔膜分切刀片，其特征在于，所述刀片呈長薄片狀，所述刀片為單刃刀片，所述刀片由刀身(1)和刀刃(2)組成，所述刀身(1)呈矩形，所述刀刃(2)設置在所述刀身(1)長邊所在的一側。

2.根據權利要求1所述的一種防止隔膜翹邊的鋰電池隔膜分切刀片，其特征在于，所述刀身(1)中部開設有沿其長度方向等間隔排布的若干安裝孔(3)。

3.根據權利要求2所述的一種防止隔膜翹邊的鋰電池隔膜分切刀片，其特征在于，所述安裝孔(3)為圓形或橢圓形。

4.根據權利要求1至3任一項所述的一種防止隔膜翹邊的鋰電池隔膜分切刀片，其特征在于，所述刀刃(2)的截?cái)嗝娉市逼聽?，所述刀?2)的表面包括斜坡面和坡底平面，所述坡底平面與所述刀身(1)的平面相平，所述斜坡面與所述坡底平面的夾角為α，15°≤α≤25°。

5.根據權利要求4所述的一種防止隔膜翹邊的鋰電池隔膜分切刀片，其特征在于，所述刀片呈矩形，所述刀片的長度為40-42.4cm，所述刀片的寬度為20-22cm，所述刀片的厚度為0.21-0.25cm。

技術總結

本實用新型屬于鋰電池隔膜分切刀片領域，具體涉及一種防止隔膜翹邊的鋰電池隔膜分切刀片。本實用新型提供的所述的刀片呈長薄片狀，所述刀片為單刃刀片，所述刀片由刀身和刀刃組成，所述刀身呈矩形，所述刀刃設置在所述刀身長邊所在的一側，所述刀刃的截?cái)嗝娉市逼聽?，所述刀刃的表面包括斜坡面和坡底平面，所述坡底平面與所述刀身的平面相平，所述斜坡面與所述坡底平面的夾角為α，15°≤α≤25°。與現有技術相比，本實用新型的有益效果是：該刀片具有單刃，刀刃相對的另一側刀面是平整的，使得分切時，隔膜的翹邊情況得到一定程度的改善，極大的提高了隔膜的品質。

技術研發人員：王紅兵;肖曦;邊紅兵

受保護的技術使用者：武漢惠強新能源材料科技有限公司
